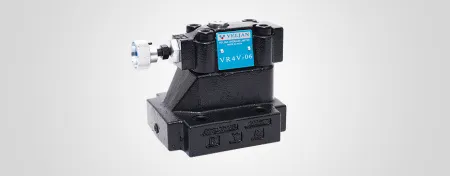

Клапан VR4V-06-595-31-09-GOQ-A1 VELJAN

Предохранительные клапаны Veljan серии VR4V имеют пилотное управление и работают по принципу гидравлической балансировки.
Предназначены для ограничения давления в гидравлической системе и защиты системы от перегрузки давлением.
С помощью этих клапанов достигается точное регулирование давления даже при значительных колебаниях расхода.
Клапаны также могут использоваться для создания перепада давления в гидравлическом контуре.
VR4V состоит из седельной секции тарельчатого типа с высоким расходом, управляемой регулируемой направляющей секцией с низким расходом, установленной сверху.
Регулировка давления осуществляется с помощью ручки с накаткой.
Для защиты от несанкционированного доступа в качестве опции предлагается круглая гайка со свинцовым уплотнением.
Для вентиляции клапанов VR4V можно использовать дополнительный вентиляционный клапан VVV01, расположенный между направляющей секцией и основным корпусом.
Исключительно быстрый отклик достигается благодаря точному соотношению площади основного поршня и его массы.
Высокая стабильность давления является отличительной особенностью клапанов VR4V.

Обычно порт A подключен к насосу, а портк B - к резервуару.
При низком давлении поток, поступающий в порт A, блокируется основной тарельчатой заслонкой.
Давление в порте A поступает в контрольную секцию, а также в верхнюю часть основной тарельчатой заслонки через отверстия.
Поток в этой части не происходит до тех пор, пока давление не превысит давление, установленное пружиной направляющего конуса.
Этот направляющий конус поднимается со своего места, открывая небольшой поток в резервуар, что приводит к падению давления в основной тарелке.
Основная тарельчатая заслонка открывается и пропускает поток из отверстия A в отверстие B в объеме, достаточном для поддержания давления на входе на уровне, установленном управляющей пружиной.
При падении давления на входе ниже установленного значения основная тарельчатая заслонка мгновенно закрывается.
Для внутренних сливных клапанов контрольный слив обычно осуществляется через отверстие B. Внешний слив из отверстия Y или Y-образного является дополнительным.
Отверстие X может использоваться для вентиляции или дистанционного управления клапанами VR4V.

Размер портов 3/4"
Направление потока - от А к В
Температура окружающей среды : -20 +60С
Диапазон регулирования давления: 7-350 бар
Максимальное рабочее давление: порт А - 350 бар
                                                           порт В -   30 бар
                                                           порт Х - 350 бар
                                                           порт Y -   30 бар

Номинальный поток: 200 л/мн
Жидкость: минеральное масло
Температура жидкости: -18 +80С
Диапазон вязкости: 10...650 сСт
Напряжение катушки: 12V DC
